 設計データ作成ノウハウ集
|
Tips7 横断形状の設定における「CL位置」は平面線形を定義した中心線の位置です
道路の計画が、将来の最終形状を踏まえた暫定形状で計画されている場合、道路中心線（CL）が最終（完成）形と暫定形の2つ設定されている場合があります。
このとき、主要点座標やパラメータ等の平面線形がどちらに定義されているか確認してください（通常は最終完成形のCLに定義され、暫定形のCLは最終形CLからのオフセットで定義されることが多い）。
横断形状を設定する際のCL離れは、平面線形を定義した中心線を基準にした離れですので注意してください。
 |
| 最終形CLと暫定形CL |
 |

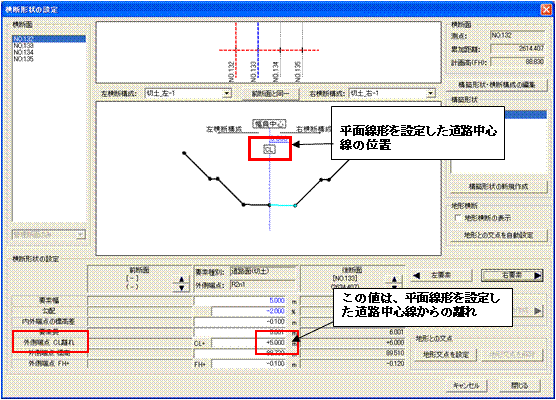

| 横断形状の設定における「CL離れ」 |
|
|
